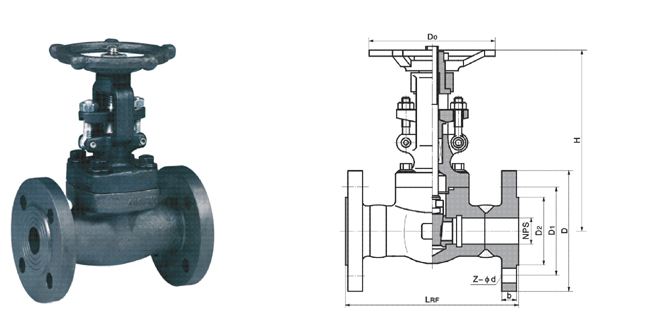

美标锻钢法兰闸阀

产品型号:​Z41Y
公称通径:NPS1/2"~1(1/2)"
公称压力:Class150~600Lb
适用介质:水、氮氢混合气体、尿素以及甲胺液等
连接形式:法兰连接、承插焊连接和内螺纹连接
设计与制造:ANSIB16.34 API600 API602
法兰尺寸:ANSIB16.5
分享到:

一、Z41Y锻钢法兰闸阀结构特点:
 1、锻钢阀门适用于公称压力为PN2.5、4.0、10.0、14.0、25.0Mpa,公称通径为DN10~50mm的中高温、中高压阀门。适用介质为水、氮氢混合气体、尿素以及甲胺液等。
 2、阀杆与阀杆螺母为梯形螺纹传动,螺纹符合GB5796的规定。阀杆头部设计有锥形的上密封面,当阀门全开时与阀盖的上密封座严密吻合,无外泄漏。
 3、阀体、阀盖等承压件采用整体锻造(胎模型锻),阀体法兰也可采用焊接形式。阀门的连接形式有法兰连接、承插焊连接和内螺纹连接。
 4、阀座与阀体的连接有螺纹连接、焊接、在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成。堆焊层厚度大于等于2mm。
 5、对于公称压力大于15.0Mpa的锻钢阀门采用压力自紧式密封结构,填料箱及闸板均采用整体锻造加工,保证受压强度。

二、Z41Y锻钢法兰闸阀设计与制造标准:
 1、设计与制造:ANSIB16.34 API600 API602
 2、法兰尺寸:ANSIB16.5
 3、压力温度:ANSIB1.20.1
 4、结构长度:ANSIB16.10
 5、对焊连接尺寸:ANSIB16.11
 6、检验与试验:API598


、Z41Y锻钢法兰闸阀产品材料:




序号

零件名称CS to ASTM

AS to ASTM

SS to ASTM

Type A105Type F22Type F304(L)Type F316(L)
1阀体A105A182 F22A182 F304(L)A182 F316(L)
2阀座A276 420A276 304A276 304(L)A276 316(L)
3闸板A276 410 & 430A182 F304A182 F304(L)A182 F316(L)
4阀杆A182 F6A182 F304A182 F304(L)A182 F316(L)
5垫片Corrugated SS+graphiteSS+PTFE
6阀盖A105A182 F22A182 F304(L)A182 F316(L)
7螺栓A193 B7A193 B16A193 B8A193 B8M
8销钉A276 420A276 304
9填料压套A276 410A182 F304(L)A182 F316(L)
10活节螺栓A193 B7A193 B16A193 B8A193 B8M
11填料压板A105A182 F11A182 F304(L)A182 F316(L)
12螺母A194 2HA194 4A194 8A194 8M
13阀杆螺母A276 420
14锁紧螺母A194 2HA194 4A194 8A194 8M
15铭牌SS
16手轮A197
17润滑垫片A473 431
18填料Flexible GraphitePTFE
适用介质水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
适用温度-29℃~425℃-29℃~550℃-29℃~180℃

备注:客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢


四、Z41Y锻钢法兰闸阀连接尺寸:

ANSI 150Lb

NPS

1/4

3/8

1/2

3/4

1

11/4

11/2

2

L

-

-

108

117

127

140

165

178

L1

79

79

79

92

111

120

120

140

H

169

169

169

193

230

246

283

330

D0

100

100

100

100

125

160

160

180

Wt

-

-

5

6.1

8.4

14.3

15.4

22.7

Wt1

2.2

2.4

2.4

2.4

4.8

6.1

7.2

11.2

ANSI 300Lb

NPS

1/4

3/8

1/2

3/4

1

11/4

11/2

2

L

-

-

140

152

165

178

190

216

L1

79

79

79

92

111

120

120

140

H

169

169

169

193

230

246

283

330

D0

100

100

100

100

125

160

160

180

Wt

-

-

5.2

6.3

8.6

14.5

15.6

22.8

Wt1

2.2

2.4

2.4

2.4

4.8

6.1

7.2

11.2

ANSI 600Lb

NPS

1/4

3/8

1/2

3/4

1

11/4

11/2

2

L

-

-

165

190

216

229

241

292

L1

79

79

79

92

111

120

120

140

H

169

169

169

193

230

246

283

330

D0

100

100

100

100

125

160

160

180

Wt

-

-

5.9

7.5

10.2

16.7

17.4

28.7

Wt1

2.2

2.4

2.4

2.4

4.8

6.1

7.2

11.2

ANSI 800Lb

NPS

1/4

3/8

1/2

3/4

1

11/4

11/2

2

L1

79

79

79

92

111

120

120

140

H

169

169

169

193

230

246

283

330

D0

100

100

100

100

125

160

160

180

Wt1

2.2

2.4

2.4

2.4

4.8

6.1

7.2

11.2
