气动三通球阀

产品中心 > 球阀系列 > 气动三通球阀

气动三通球阀

产品型号:Q644F
公称通径:DN15~200mm
公称压力:PN1.6~4.0MPa
工作温度:PTFE≤150℃ PTL≤300℃
适用介质:C:水、油、气;P:硝酸类;R:醋酸类
主要材质:WCB、CF8
分享到:

一、气动三通球阀概述
       气动三通球阀可分为L形气动三通球阀和T形气动三通球阀,L形(Q44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。

二、气动三通球阀性能参数

试验压力公称压力(Mpa)
Mpa1.62.54.0CL150JIS10K
强度试验2.43.86.03.22.4
密封试验1.82.84.42.21.5
气密试验0.5-0.7
工作温度PTFE≤150℃ PTL≤300℃
适用介质C:水、油、气;P:硝酸类;R:醋酸类



三、气动三通球阀主要零件材料

阀体、阀盖WCB、CF8
球体WCB Hcr、CF8
阀杆2Cr13、CF8
阀座PTFE
填料PTFE

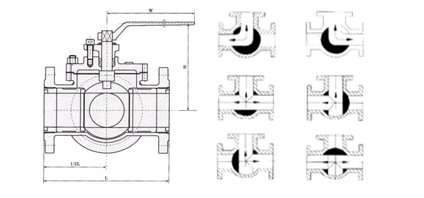

四、气动三通球阀主要外形尺寸




公称压力公称通径LL1HW重量(kg)
Mpamminmmmmmmmm1.62.54.0CL150JIS10K

1.6
2.5
4.0
CL150
JIS10K

151/213065621002.53.03.52.52.5
203/415075681603.03.54.53.03.6
25116080751604.85.065.05.0
3211/418090852006.578.577
4011/2200100952008.5910.599
5022301151102501112141211
6521/22901451303001517201616
8033101551554002122322122
10043501751805003336503636
12554002002506006570806870
1506480240275800103110120105105
20085802903251000152168180160160
