侧装偏心半球阀

产品中心 > 球阀系列 > 侧装偏心半球阀

侧装偏心半球阀

产品型号:PQ341F/H/W/Y
公称压力:PN1.6~10.0MPa Calss150~600Lb
通用口径:DN15~1200mm NPS1/2″~48″
设计规范:API 6D API 608 BS 5351 GB/T12237
结构长度:ASME B16.10 GB/T12221
法兰连接:ASME B16.5 GB/T9113
试验与检验:GB/T 13927 API 598 API 6D
适用介质:水,油,气,醋酸类,硝酸类等其他介质
材料阀体:WCB CF8 CF8M CF3 CF3M
分享到:

一、产品概述

       偏心半球阀应用于石油、化工、电力和冶金等行业,它设计合理、结构新颖。产品投放市场以来,受到顾客的肯定。

       第一:阀门结构采用偏心契紧原理,通过传动机构达到闸紧、调节、关闭的目的,密封圈与球体都是金属面环带硬面接触密封,双偏心结构阀门在开启时球体藏于阀腔内,流通载面大,且阀门不被冲刷,无流。关闭时阀芯不被冲刷,关闭时阀芯球面沿阀座渐进,具有剪切功能,有效地切除结垢障碍,实现可靠密封。它对容易结垢的介质输送特别有效。

       第二:阀门与半球采用双金属,在球体上堆焊不同的合金,阀座也作相应堆焊合金,经特殊的处理,密封面组合成防腐、耐磨、耐高温等各种类型,满足不同场合需求。

       第三:密封严紧,输送有害气体可达零泄漏。
       第四:阀座与球体留有补偿量,当阀座磨损后,关闭时再转动少许,仍能可靠密封,延长使用寿命,此外,用户将一压板螺栓拧掉,从新调整或更换后阀座仍可用,避免了众多阀门密封失效整台报废的弊端。根据用户需要堆焊不同合金,双金属密封圈的选配可以用于耐磨、耐腐蚀、耐高温等而又要求严格密封的不同工业部门。



二、产品的主要用途及产品特点

1、通用阀:适用于污水处理、纸浆、氧化铝、城市采暖供热要求严紧的场合。
2、油化工专用阀:适用于原油、重油等各类油品、化工行业耐腐蚀、两相混流介质。耐温可达425℃。
3、燃气专用阀:适用于煤气、天然气、液化气的输送控制。产品结构特点是密封圈堆焊阀不同的含铬合金,密封严紧、抗腐蚀。
4、料浆专用阀:适用于液态、固态两相混流或液态输送中化学反应有结晶析出或结垢的工业管道输送。产品结构特点根据顾客所需介质、温度要求不同,球体采用铬钼、钒合金堆焊,阀座采用铬、钼合金、铬合金、不锈钢合金焊条堆焊满足不同料浆输送的需要。
5、煤粉灰渣专用阀:适用于电厂、水力除渣或气态输送管道的控制。产品要求耐磨性能,球体采用组合球式双金属,具有相当高的刚度并非常耐磨,阀座采用整体耐磨钢或全堆焊。

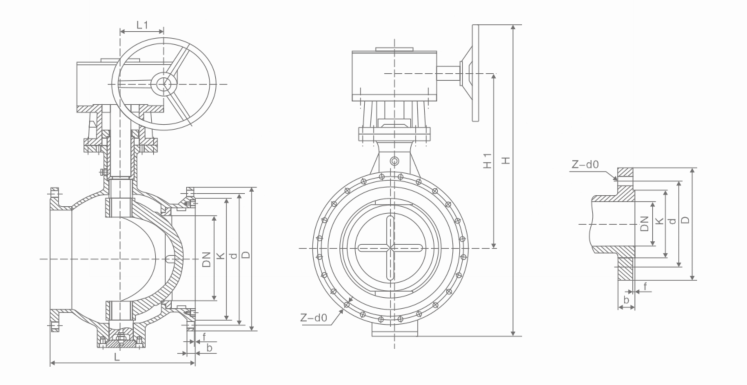

三、主要外形尺寸

公称压力公称通径连接尺寸
LDdKbfZ-d0
Class 1502"14016512792266.48-φ19
3"178210168127326.48-φ22
4"200275216157386.48-φ26
5"254330266.7186456.48-φ29
6"267355292216486.412-φ29
8"292420349270566.412-φ32
10"330510432324646.416-φ35
12"356560489381676.420-φ35
14"430605527413706.420-φ39
16"530685603170776.420-φ42
18"580745654533836.420-φ45
20"630815724584896.424-φ45
24"8009408386921026.424-φ51
28"90010739658001116.428-φ54
32"100011491079.59141176.428-φ60
36"11001314119410221246.428-φ67
40"12001321121311111596.432-φ60
44"125014541333.512261736.432-φ67
48"130015941460.513341896.432-φ73
56"150018541695.515432186.432-φ86
