自来水厂的常规制水工艺从原水取水,沉淀池絮凝沉淀,滤池过滤,直至最后的出水泵房输出供水,都离不开阀门的使用。但是在不同的部位对于阀门的选用要求是大不相同的。主要区别在于阀门的口径,阀门的类型和阀门的控制方法上。

自来水厂的常规制水工艺从原水取水,沉淀池絮凝 沉淀,滤池过滤,直至最后的出水泵房输出供水,都离不开阀门的使用。但是在不同的部位对于 阀门的选用要求是大不相同的。主要区别在于阀门的口径,阀门的类型和阀门的控制方法上。

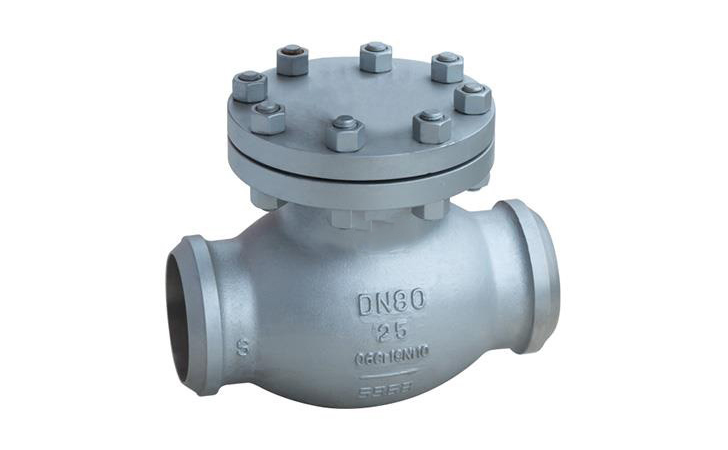

止回阀

水厂常规制水系统的阀门分布

1、原水取水的工艺阀门

头部原水的阀门其特点是阀门口径较大,无须经常 操作,大部分属于一年甚至几年才需要操作一次,阀门长期处于常开或常闭状态。因此从控制方 法上,95%以上选用的是手动阀门,从阀门类型上均为闸阀或者蝶阀,由于闸阀的水头损失要优 于蝶阀,头部阀门闸阀略多于蝶阀。口径集中在1200~1600mm,在头部进水管道上也存在口径 3000mm的阀门。


2、沉淀池阀门

沉淀池的阀门主要是进水阀,出水阀和隔离阀。出 水阀基本处于常开状态,隔离阀基本处于常闭状态,一年操作一次,故而这两种阀门都选用手动 闸阀,规格分布在2200×1800~1200×840之间。而沉淀池的进水阀承担着水量分配的重要职责, 要求调节频繁,性能可靠,且分布在各个沉淀池前,分布比较散,均采用带有智能控制系统的电 动调节阀。它是决定着沉淀池的水量和系统平衡的关键一环,对于制水线是根据出水量动态调节 的系统,尤为重要,并且还需要进行PID动态跟踪调节,这时对于阀门的全行程时间,允许的起 停频率都会有相应的要求。


3、滤池阀门

最常见的滤池为四阀滤池,这也是滤池的最基本配 置。即无论哪种滤池都至少有进水阀、排水阀、冲洗阀和清水阀这四类阀门。当然现在也有不少 五阀、六阀甚至七阀滤池,还配备了气冲阀,初滤水阀或者多配备一个进水阀等等情况。从阀门 的结构上来分清水阀和冲洗阀通常选用蝶阀,这主要原因是清水阀和冲洗阀都安装在管廊内的管 道上,且清水阀需要频繁调节,而冲洗阀也会有调节冲洗强度的需求。而进水和排水通常通过渠 道进行,故而进水阀与排水阀基本上都选用通闸板阀。滤池的冲洗阀口径要略大于清水阀口径, 冲洗阀基本上在DN600~DN800,而清水阀则在DN400一DN600。进水阀和排水阀的尺寸与渠道尺寸 相关。从控制方法上来看,这四类阀门都采用电动控制或者气动控制。但是这其中清水阀必须是 可调节的智能控制模式,和沉淀池进水阀的要求一致。此外考虑到综合布线和模块化的设计方法 ,滤池阀门可以选用总线型的控制模式或者PLC站点化的控制模式。前者的好处是省布线空间, 后者的优点在于,分离单格滤池,便于维护管理和移植。


4、泵房阀门

泵房内的阀门主要是水泵机组上的进水阀、出水阀 、检修阀和止回阀。前三种阀门基本都选用蝶阀,差异在于控制方式上。进水阀和检修阀只需要 手动阀门即可,因为他们一个处于常开状态,一个处于常闭状态,而出水阀则在每次开停水泵时 都需要启闭,如果考虑到用出水阀调节水量,使水泵拥有不同的工况来满足需求的因素,出水阀 也需要是调节型智能装置控制。止回阀要防止水流倒转的发生,又要避免水锤现象的发生,通常 选用静音止回阀,带有微阻的缓闭止回阀。有时也会选用多功能阀,集出水止回功能于一体。

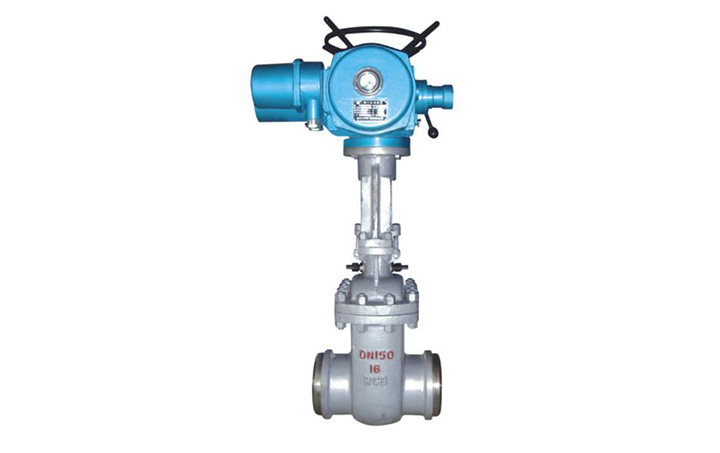

水封闸阀

水厂加药系统的阀门

水厂加药系统的特性决定了用在上面的阀门口径小 ,流量小,但是对流量调节要求高,精度要求高,调节速度快,故而通常选用流量调节阀,这种 阀门使得介质流通能力仅仅取决于阀本身的结构,这样就做到了流量调节一次完成。此外加药系 统管道内的介质是硫酸铵、次氯酸钠等溶液,这就要求阀门还具有抗腐蚀的能力。另外加药系统 还会用到球阀作为开关阀、背压阀等。


阀门的选择步骤

确定工艺要求,即确定现场管道内的压力、流量。

根据管道的口径、现场工况,选择阀门的类型,结 合第一步的工艺参数,选择阀门,同时根据阀门的安装位置,决定是否要加装加长管。

根据传动形式选择传动机构,水厂的蝶阀多以多回 转的转动机构为主,闸板阀则是直行程的传动机构。

确定控制方式,对于气控系统就是气缸与配套传动 机构选择,对于电控系统则是电动执行机构选择。对于电动执行机构的选择即根据阀门要求的全 行程时间、阀门的扭矩等参数,确定传动机构的速比和输出力矩,接口类型,确定电动机的转速 、功率等。

考虑执行机构的防护等级、通讯方法,是否选用可 控硅等其他配置。


随着自动化水平的提高,水厂对阀门的要求也越来 越高,越来越多,但是无论如何变化,常规的选用上大致在本文所讲的范围内。主要的阀门本文 都有所提及,当然水厂还有用到排气阀、电磁阀等。
